A forgó előfutár egy kompakt, de kritikus elem a hajó rögzítési rendszerében. A horgony és a fő horgonylánc között elhelyezve megakadályozza a csavarodás felhalmozódását a lánc mentén, amikor a hajó szélben, áramlatban és hullámokban billeg vagy billeg. Megfelelően megválasztott forgószerelvény nélkül a lánc megtörhet, ami túlzott kopáshoz, a vadmacska beszorulásához és akár a rögzítési hibához vezethet.
Ez az útmutató strukturált, szabályalapú összehasonlítást nyújt a két domináns konfiguráció között – 3-link és4 lengőkaros forgatható előfutárok– és egyértelmű döntéshozatali kritériumokat kínál a hajótípusokra, a helyszűkületekre és az osztálytársadalmi követelményekre vonatkozóan.
Mindkét konfigurációt az ISO 1704 (Hajóépítés – Stud-link horgonyláncok) szerint gyártják, és jellemzően 2-es vagy 3-as fokozatú ötvözött acélból vagy szénacélból készülnek, hőkezelt és szilárdságilag tesztelt alkatrészekkel.
Minden forgó elődnek rendelkeznie kell egy felhatalmazott osztályozó társaság (például DNV-GL, ABS, BV, LR vagy NK) által kiállított vizsgálati tanúsítvánnyal. A tanúsítványnak tartalmaznia kell a terhelési vizsgálati eredményeket, a törési terhelés értékeit (ahol alkalmazható), az anyag nyomon követhetőségét és a méretellenőrzést.
A két kialakítás közötti funkcionális különbség a linkek számában és a csatlakozási sorrendben rejlik, ami közvetlenül befolyásolja a mérethosszt, a bilincsekkel való kompatibilitást és a felcserélhetőséget.
Tartalma: EL + SW + EL (nagyított link + forgó + nagyított link). Ez a kompakt szerelvény elhagyja a végtagot, ami rövidebb teljes tengelyhosszt eredményez. Olyan telepítésekhez tervezték, ahol a horgonyzseb vagy a vadmacska körül korlátozott a hely. Mivel azonban a végösszekötő hiányzik, a horgonyoldali kapcsolathoz általában egy dedikált bilincs vagy egy adaptált interfész szükséges.

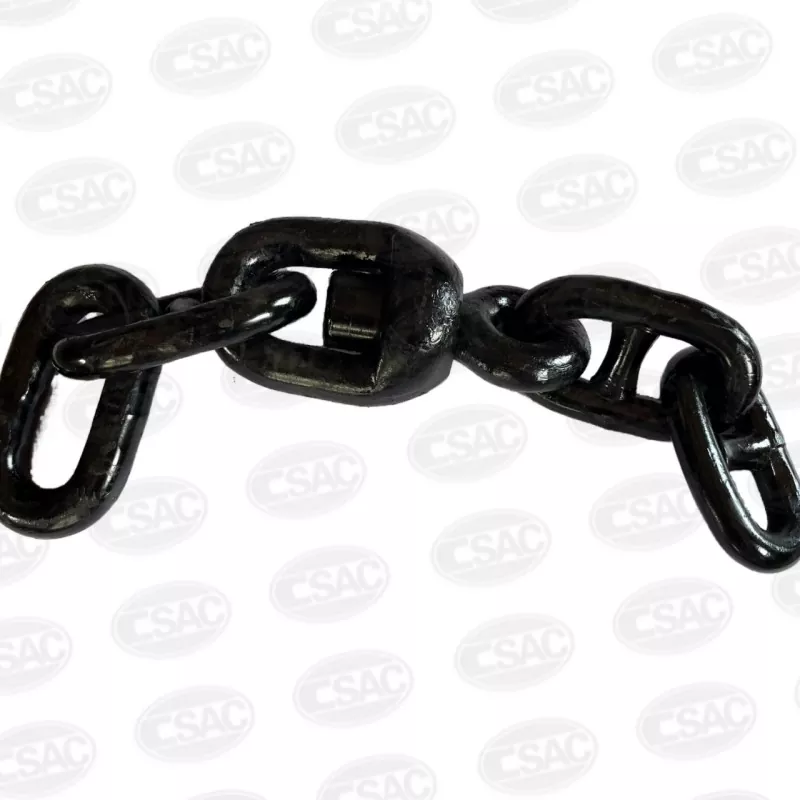

Tartalma: E + EL + SW + EL (véglink + kibővített link + elforgatható + kinagyított link). A végösszekötő (E Link) jelenléte nagyobb belső nyílást biztosít, amelyet kifejezetten a szabványos D-típusú horgonybilincshez alakítottak ki. Ez az elrendezés az óceánjáró kereskedelmi hajók iparági normájává vált, kiváló csatlakoztathatóságot, könnyebb cserét és szélesebb körű kompatibilitást kínál a már kapható bilincsekkel.
|
Funkció |
3-Link |
4-Link |
|
Linksorozat |
EL + SW + EL |
E + EL + SW + EL |
|
Teljes hossz |
Rövidebb, kompaktabb |
Hosszabb a véglink miatt |
|
Béklyó kompatibilitás |
Speciális adapter / egyedi bilincs szükséges |
Közvetlenül illeszkedik a szabványos D-típusú bilincsekhez |
|
Tipikus alkalmazás |
Kompakt horgonyzsebek, kishajók, szűk helyek |
Kereskedelmi mélytengeri hajók, szabványos illeszkedés |
|
Karbantartás és alkatrészek |
Kevésbé gyakori; egyedi rendelést igényelhet |
Ipari szabvány; széles körben elérhető |
A választás a 3-link és4-linka tervek nem önkényesek. Ennek a következő műszaki és működési paramétereken kell alapulnia.
Ha a horgonyláncos szekrény, hawse pipe vagy vadmacska zseb szigorúan korlátozza az előd-szerelvény teljes hosszát, a 3 lengőkaros típus egy rövidebb alternatívát kínál, amely elfér ott, ahol egy 4 lengőkar nem. Mindig ellenőrizze a visszahúzott tárolási hosszt a hajó általános elrendezési rajzai alapján.
Óceánjáró kereskedelmi hajók (ömlesztettáru-szállító hajók, konténerszállító hajók, tartályhajók) – Válassza ki a 4-linkes konfigurációt. Ez a szabványos választás a nagyobb flották között, amely biztosítja, hogy a cserealkatrészek könnyen elérhetők legyenek bármely globális kikötői beszállítótól, és hogy az osztályfelmérők ne találjanak kompatibilitási problémákat.
Vontatóhajók, offshore szállítóhajók, belvízi hajók és kisebb munkacsónakok – A 3-lengőkarok elfogadhatóak vagy akár előnyösebbek lehetnek, feltéve, hogy a csökkentett hossz nem veszélyezteti a bilincs csatlakozását, és a szerelvény munkaterhelési határértéke (WLL) megegyezik vagy meghaladja a főláncé.
A konfigurációtól függetlenül a forgó előfutár méretét a névleges láncátmérőhöz kell igazítani (általában 12,5–162 mm). Győződjön meg arról, hogy az előfutár összetevőinek fokozata (2 vagy 3) azonos vagy magasabb, mint az elsődleges horgonyláncé. A fokozatok keverése nem ajánlott, kivéve, ha az osztályozó társaság kifejezetten jóváhagyta.
Olvassa el a hajó lobogója szerinti állam és az osztálytársaság vonatkozó szabályait. Egyes osztályjelölések további fáradtságelemzést vagy minimális törési terhelési határokat írnak elő a forgó alkatrészekhez. Mindig a megfelelő minőség- és mérettartományra vonatkozó típus-jóváhagyási tanúsítvánnyal rendelkező gyártóktól szerezzen be, és a telepítés előtt kérje be a teljes anyagvizsgálati jelentést (MTR).
A 3- és 4-link közötti választásforgó előfutárokvégső soron a kompaktság és a csatlakoztathatóság közötti kompromisszumtól függ.
A kereskedelmi mélytengeri hajók túlnyomó többségénél a 4 lengőkaros típus a végleges szabvány – egyértelmű béklyókapcsolatot, a tartalékok globális elérhetőségét és az összes nagyobb hajóosztályozó társaság általi egyértelmű elfogadását kínálja.
Kis űrtartalmú, szűkös hely vagy speciális vízi járművek esetén a 3-linkes konfiguráció életképes megoldást kínál, feltéve, hogy a csatlakozóbilincs interfész gondosan meg van tervezve, és a szerelvény szilárdsági besorolása teljes mértékben dokumentált.
Utolsó lépésként erősen ajánlott a kikötési berendezés gyártója és a hozzátartozó osztályfelmérő bevonása a tervezés vagy csere fázisába. Csak az előfutár méreteinek, próbaterhelésének és anyagtanúsítványának a hajó specifikus horgonykezelő rendszerével való összevetésével biztosítható a biztonságos, az előírásoknak megfelelő és az üzemszerű kiválasztás.
