Grade R3-R3S Stud Link Offshore kikötőlánc

A Grade R3-R3S Stud Link Offshore Mooring Chain egy nagy teherbírású kikötési termék, amelyet a CSAC Chain kifejezetten a tengeri műveletek zord környezetéhez fejlesztett ki. A "csapszeges" szerkezeti kialakítással – amelyet a láncszemeken belüli belső csapok jellemeznek – kiváló szerkezeti stabilitást biztosít a csap nélküli láncokhoz képest. Ez a kialakítás hatékonyan minimalizálja a deformációt és a feszültségkoncentrációt, miközben csökkenti a meghajlás kockázatát, így ideálisan alkalmas olyan offshore kikötési forgatókönyvekre, amelyek hosszan tartó ciklikus terhelésnek vannak kitéve. Mind a Grade R3, mind a Grade R3S változatok nagy szilárdságú acélból készülnek; A Grade R3S változat fokozott fáradtságállóságot és szívósságot kínál, lehetővé téve, hogy megfeleljen a hosszú távú offshore szolgáltatás legszigorúbb követelményeinek. Kivételes általános teljesítményének köszönhetően a Grade R3-R3S Stud Link Offshore Mooring Chain a tengeri mérnöki szektor kritikus kikötési elemévé vált.

Termékjellemzők

1. Stabil szerkezet, erős csavarodási és megtörési ellenállás

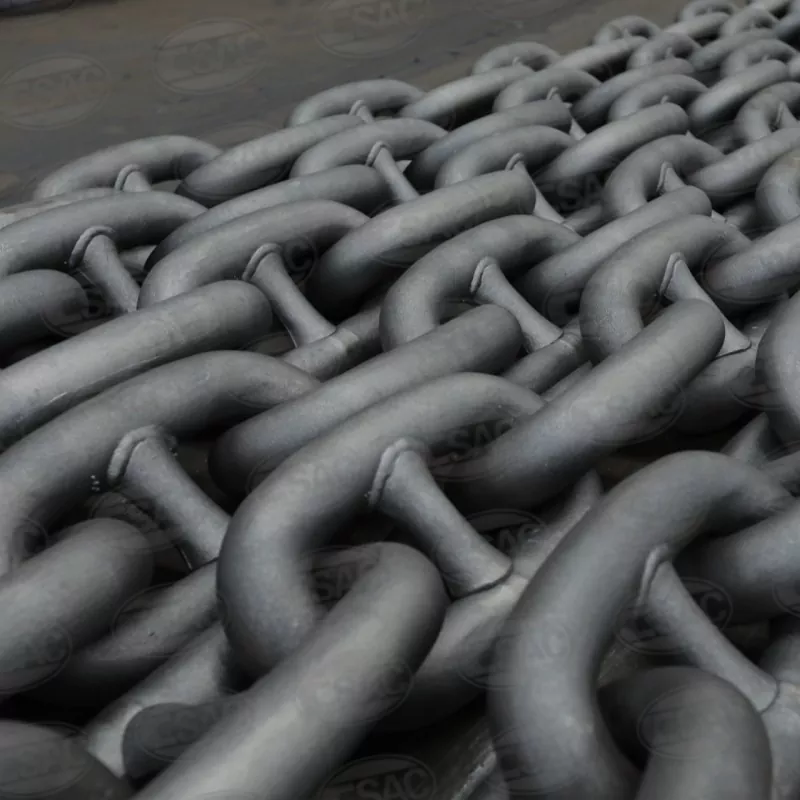

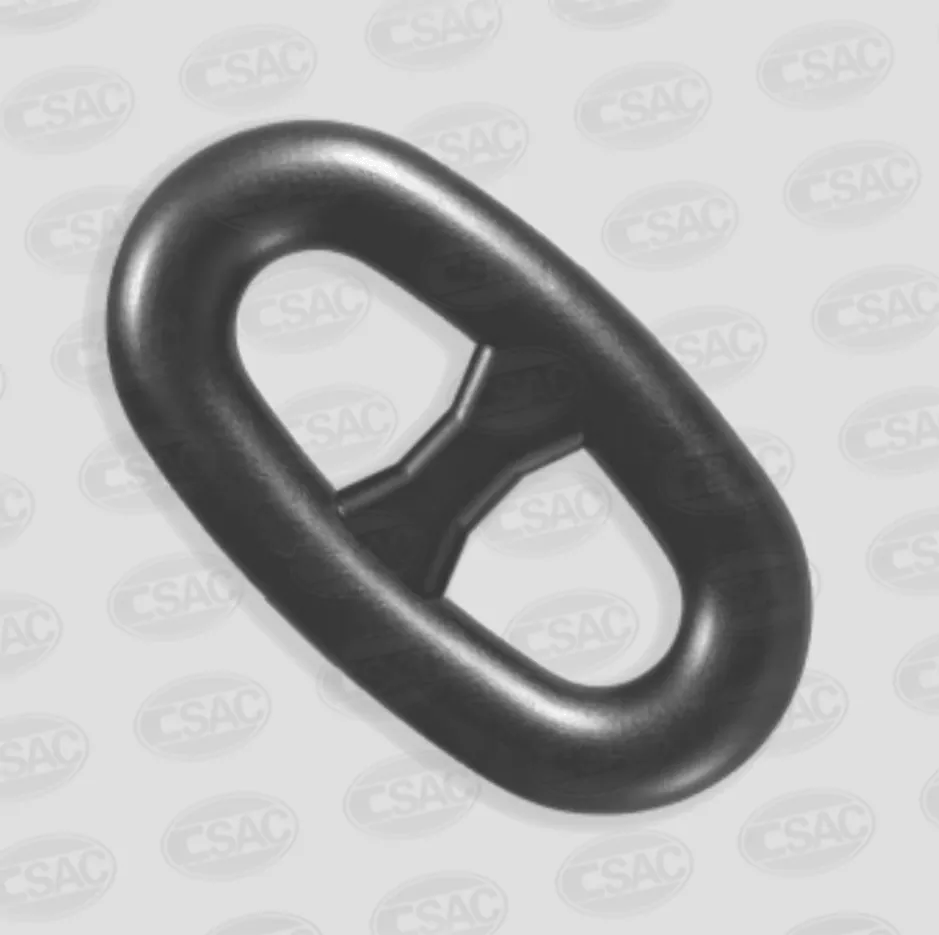

A Grade R3-R3S Stud Link Offshore Mooring Chain csap-link szerkezeti kialakítású, ahol minden láncszem egy központi csappal van ellátva. A csap nélküli láncokhoz képest ez a kialakítás kiváló szilárdságot és minimális deformációt kínál. Kevésbé hajlamos a csavarodásra vagy összegabalyodásra halmozás és telepítés során, hatékonyan csökkenti a feszültségkoncentrációt a kikötési műveletek során, és megakadályozza a lánc deformálódását vagy károsodását. Ez növeli a kikötési rendszer általános stabilitását és biztonságát, így ideálisan alkalmas a nagy és közepes méretű offshore platformok hosszú távú kikötési követelményeire.

2. Prémium anyagok, kiemelkedő, átfogó teljesítmény

Kiváló minőségű, nagy szilárdságú acélt használunk az R3-R3S Stud Link Offshore kikötőláncaink gyártásához. Pontosabban, a Grade R3 lánc 30 Mn2 acél felhasználásával készül, amelynek szakítószilárdsága nem kevesebb, mint 690 MPa; a Grade R3S lánc 25MnCrMo acélt használ, amelynek szakítószilárdsága nem kevesebb, mint 770 MPa, valamint kiváló fáradtságállóság és szívósság. Szigorú hőkezelési eljárásokkal tovább növeljük az acél keménységét és szívósságát, lehetővé téve, hogy a termék ellenálljon a tengeri szelek, hullámok és áramlatok ciklikus terheléseinek, ezáltal meghosszabbítva az élettartamát.

3. Korrózióálló és tartós, zord környezetekhez igazítva

Úgy tervezték, hogy ellenálljon a zord tengeri környezetnek – amelyet magas sótartalom és páratartalom jellemez – a Grade R3-R3S Stud Link Offshore Mooring Chain speciális felületkezeléseken esik át. Ezek a kezelések hatékonyan növelik a termék korrózióállóságát, lehetővé téve, hogy ellenálljon a tengervíz eróziója és a tengeri bioszennyeződés okozta degradációnak. Ez biztosítja a lánc stabil teljesítményét a hosszú távú offshore műveletek során, miközben csökkenti a karbantartási költségeket.

4. Átfogó specifikációk, testreszabás elérhető

A Grade R3-R3S Stud Link Offshore kikötőlánc a specifikációk teljes skálájában kapható, 34 mm és 142 mm közötti átmérőkkel. Testreszabási lehetőségeket kínálunk meghatározott átmérőkre és hosszokra, hogy megfeleljünk minden ügyfél projektjének egyedi követelményeinek. Ezenkívül a láncok különféle végszerelvényekkel, csatlakozókkal, horgonyokkal, bilincsekkel, forgókkal és egyéb tartozékokkal párosíthatók, lehetővé téve számunkra, hogy átfogó, egyablakos kikötési megoldásokat kínáljunk a különféle offshore mérnöki projektek egyedi igényeire szabva.

Termékparaméterek

Technikai előnyök

1. A K+F műszaki előnyei

A vállalat mély együttműködési kapcsolatot tart fenn a Jiangsu Tudományos és Technológiai Egyetemmel, közösen létrehozva a "Nagy szilárdságú tengeri kábelek intelligens vezérlésének és optimalizált tervezésének kutatóintézetét". Ez az intézet a Grade R3-R3S Stud Link Offshore Mooring Chains és a kapcsolódó termékek műszaki kutatás-fejlesztésére és korszerűsítésére összpontosít. Az egyetem kutatási erőforrásainak kihasználásával a vállalat gyakorlati gyártási tapasztalatai mellett folyamatosan optimalizáljuk a termékstruktúrákat és a gyártási folyamatokat a termékteljesítmény fokozása érdekében. Ezen túlmenően a vállalat 17 hazai és nemzetközi szabadalommal rendelkezik – köztük egy luxemburgi szabadalommal, amely egy „Lánccsapok automatizált gyártóeszközére” vonatkozik. Ez az innováció lehetővé tette a lánccsapgyártás automatizálását és szabványosítását, hatékonyan növelve a termelés hatékonyságát és a termék konzisztenciáját, miközben minimalizálja az emberi hibákat.

2. A gyártási folyamat előnyei

A Grade R3-R3S Stud Link Offshore Mooring Chain impulzusos tompahegesztési technológiát alkalmaz – ez egy hatékony és rendkívül alkalmazható szilárdtest-hegesztési módszer. Ez a technika hatékonyan növeli a hegesztett kötések szilárdságát és szívósságát, megelőzi a hegesztési hibákat és biztosítja a láncszem csatlakozások megbízhatóságát. Emellett optimalizáltuk hőkezelési folyamatainkat; a fűtési és hűtési hőmérsékletek és időtartamok precíz szabályozásával biztosítjuk az acél potenciális tulajdonságainak teljes megvalósítását, ezáltal garantálva, hogy a Grade R3-R3S Stud Link Offshore Mooring Chain minden szakasza stabil mechanikai tulajdonságokkal rendelkezik.

3. A minőségellenőrzés előnyei

Átfogó minőségellenőrzési rendszert hoztunk létre, amely minden szakaszt – a nyersanyagbeszerzéstől a végtermék kiszállításáig – szigorú ellenőrzésnek vet alá. Az alapanyagok beérkezésekor alapos vizsgálatokat végzünk az acél összetételére és mechanikai tulajdonságaira. A gyártási folyamat során valós idejű monitorozást végzünk a láncszemek kialakítása, hegesztése és hőkezelése minőségére vonatkozóan. Szállítás előtt a késztermékeken egy sor tesztet kell elvégezni – beleértve a szakítószilárdsági vizsgálatokat, az ütési teszteket és a korrózióállósági teszteket – annak biztosítására, hogy a Grade R3-R3S Stud Link Offshore Mooring Chain megfeleljen mind a nemzetközi szabványoknak, mind az ügyfél specifikációinak; A termékeket csak akkor szállítjuk ki az ügyfeleknek, ha sikeresen teljesítenek minden ellenőrzésen.

Alkalmazási esetek

Grade R3-R3S Stud Link Offshore kikötőláncainkat széles körben alkalmazták számos offshore mérnöki projektben világszerte. Stabil teljesítményükről és megbízható minőségükről híresek, ügyfeleink nagy elismerését vívták ki. Íme néhány tipikus példa:

1. eset: Délkelet-Ázsia tengeri szélenergia-projektje

A projekt helyszíne: Tengeri szélerőműpark egy délkelet-ázsiai nemzet partjainál.

Projektkövetelmények: A félig merülő tengeri szélturbinákkal kompatibilis kikötési rendszerre volt szükség. A kikötőláncoknak rendkívüli fáradtságállóságot, korrózióállóságot és nagy teherbírást kellett mutatniuk. A specifikációk 80 mm és 100 mm között változtak, és a DNV és az ABS kettős tanúsítása kötelező volt.

Megoldás: Ezt a projektet a Grade R3S Stud Link Offshore kikötőláncokkal, valamint a hozzá tartozó tartozékokkal, például bilincsekkel és forgókkal láttuk el. A nagyszilárdságú 25MnCrMo acélból készült és impulzusos tompahegesztési eljárással előállított termékek szigorú gyártási és ellenőrzési eljárásokon mentek keresztül, szigorúan a DNV és az ABS szabványoknak megfelelően. Ezenkívül a felületi korróziógátló kezelést úgy optimalizálták, hogy megfeleljen a projekt helyszínének sajátos tengeri környezeti jellemzőinek.

Projekt-visszajelzés: A termékek üzembe helyezése óta nagy stabilitást mutatnak, hatékonyan ellenállnak a tengeri szélnek, a hullámoknak és a tengervíz korróziójának. Minőségi probléma nem merült fel, a láncok sikeresen teljesítették a szélturbinák hosszú távú kikötési követelményeit, amivel a projektben érintettek nagy dicséretet kaptak.

2. eset: Belföldi FPSO kikötési frissítési projekt

A projekt helyszíne: FPSO platform a Dél-kínai-tengeren.

Projektkövetelmények: A meglévő kikötési rendszer korszerűsítésére volt szükség, bizonyos elöregedett kikötési láncok cseréjével. Az új láncoknak teljes mértékben kompatibilisnek kellett lenniük a meglévő rendszerrel, miközben nagy szakítószilárdsággal és kiváló kifáradásállósággal kell rendelkezniük. A specifikációk 120 mm és 142 mm között változtak, és CCS-tanúsítványra volt szükség.

Megoldás: Ezt a projektet a Grade R3 és R3S Stud Link Offshore Mooring Chains kombinációjával láttuk el – Grade R3S termékeket telepítünk a kritikus szakaszokra és Grade R3 termékeket a nem kritikus szakaszokra. Ez a megközelítés sikeresen teljesítette a projekt teljesítménykövetelményeit, ugyanakkor optimalizálta a projekt költségeit. Továbbá szakmai műszaki útmutatást adtunk a telepítési folyamathoz.

Projekt visszajelzés: A telepítést követően a termékek tökéletes kompatibilitást mutattak a meglévő rendszerrel és stabilan működtek. Mind a teherbírás, mind a fáradtságállóság megfelelt a projekt előírásainak, hatékonyan növelve az FPSO platform kikötési biztonságát és meghosszabbítva a kikötési rendszer teljes élettartamát.
