Amikor először elkezdtem összehasonlítani a különböző kikötési megoldásokat mélytengeri és part menti hajók számára, folyamatosan a hajógyárak, a felmérők és a tapasztalt kapitányok egyetlen következetes ajánlásába ütköztem:Stud Link horgonyláncok. Idővel rájöttem, hogy miért a szakemberek aZhongnanés más komoly tengeri gyártók is erre a kialakításra hagyatkoznak, amikor az emberi biztonság, az osztályozási szabályok és az üzemidő nem alku tárgya. Ahelyett, hogy általános acéláruként gondolnék a láncra, most stratégiai komponensként kezelem, amely meghatározza, hogy egy hajó megtartja-e pozícióját, biztonságban tartja-e a legénységet, és megvédi-e a drága eszközöket valódi viharban.
Ebben az útmutatóban nem egy konkrét modellt vagy átmérőt próbálok eladni. Célom, hogy végigjárjam azokat a valódi kérdéseket, amelyeket a vásárlók feltesznek, amikor horgonyláncokat választanak, és elmagyarázom, hogyan szereti a tapasztalt beszállítóZhongnana tervezést és a tesztelést, és megmutatja, hol takarítanak meg csendben pénzt a jobb láncok teljes élettartamuk során. Ha belefáradt abba, hogy váratlan hibák, inkonzisztens tanúsítványok vagy az ígértnél gyorsabban korrodáló láncok miatt aggódjon, valószínűleg pontosan ezt a beszélgetést szerette volna egy műszaki értékesítő mérnökkel.
Amikor leülök flottamenedzserekkel vagy hajótulajdonosokkal, a legnagyobb félelmük soha nem magának a láncnak a vételára. Aggódnak amiatt, hogy a horgonyokat egy forgalmas kikötő közelébe húzzák, a kikötések meghibásodnak egy hirtelen viharban, vagy amiatt, hogy az osztályozó felügyelők leállítanak egy hajót, mert a lánc nem felel meg a vizsgálati követelményeknek. Mindezek a kérdések egyetlen egyszerű választással kezdődnek: melyik beszállítót bízzák megStud Link horgonyláncok.
A kiváló minőségű csapláncok tengeri minőségű ötvözött acélokból készülnek, szigorúan ellenőrzött körülmények között hegesztve és hőkezelve, majd a nemzetközi szabványok, például az ISO 1704 és a főbb osztályozó társaságok (ABS, LR, DNV, BV, CCS és mások) szabályai szerint tesztelik. Egy lánc, amely átmegy ezeken a teszteken, nem „túltervezett” luxus; ez az a minimális megbízhatósági szint, amelyet a legtöbb modern hajótulajdonos elvár, amikor emberéletek és több millió dolláros hajótestek forognak kockán.
A másik oldalon egy olcsó, rosszul irányított lánc láthatatlan kockázatokat rejt magában. A rossz hegesztésből, az inkonzisztens hőkezelésből vagy az alacsony minőségű acélból származó mikrorepedések gyakran rejtve maradnak, amíg a vezetéket rossz időjárás esetén erősen meg nem terhelik. Abban a pillanatban a kudarc nem csupán egy megszakadt linket jelent; Ez horgonyok elvesztéséhez, hajótest sérüléséhez, forgalmi sávokba sodródáshoz és több napos költséges javításhoz és nyomozáshoz vezethet. Ha ezeket a költségeket figyelembe vesszük, egy kicsit többet fizetni a teljes mértékben tanúsított és nyomon követhető láncokért konzervatívnak tűnik, nem extravagánsnak.
Éppen ezért egy olyan gyártó, mint plZhongnan, amely több évtizedes tapasztalattal rendelkezik a tengeri horgonyláncok és offshore kikötőláncok terén, valamint nagyszabású tesztelési kapacitással rendelkezik, gyakran a hajógyárak és az EPC-vállalkozók közül választják ki. A nemzetközi osztályozó társaságok által ellenőrzött következetes folyamat biztosítja a vásárlók bizalmát abban, hogy a lánc minden egyes tétele pontosan úgy viselkedik, ahogyan azt a rajzok és tanúsítványok ígérik.

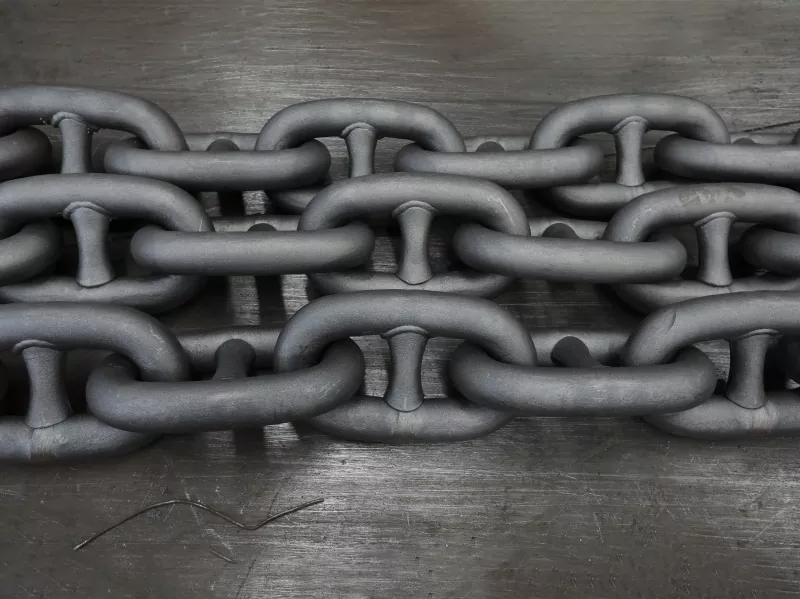

Mielőtt összehasonlítom a beszállítókat, mindig megbizonyosodok arról, hogy az asztal körüli csapat teljesen megérti, mitől különleges a stud link tervezése. A csaplánc minden láncszeme egy tömör rudat (a csapot) tartalmaz a közepén. Ez az egyszerű rúd drámaian javítja a lánc viselkedését terhelés alatt és a szélcsengő cigányában. Megakadályozza, hogy a láncszem keskeny oválissá deformálódjon, csökkenti a meghajlást, és egyenletesebben oszlatja el a terhelést a láncszemek között.
Ezzel szemben a csap nélküli láncoknál ez a belső rúd hiányzik. Könnyebbek és rugalmasabbak, ami bizonyos kikötési mintáknál hasznos, de nem ez az első választás az elsődleges hajóhorgonyzáshoz, ahol nagy terhelés és gyakori tekercselés várható. Számos projektben, amelyeken dolgozom, csap nélküli kialakításokat használnak bizonyos tengeri kikötőhelyekhez, míg a csapszeges láncok továbbra is a fő hajó horgonyzsinórjai maradnak.
Egy másik kulcsfontosságú tervezési szempont az átmérők és fokozatok választéka. Olyan szállító, mintZhongnanjellemzően durván 16 mm-től 160 mm-nél nagyobb átmérőjű horgonyláncokat kínál, 2. és 3. fokozatú szabványos hajóalkalmazásokhoz, és nagyobb szilárdságú, például R3-as és annál nagyobb kategóriájú horgonyláncokat a tengeri kikötésekhez. Más neves gyártók világszerte hasonló mintát követnek az U2/U3 vagy Grade 2/3 láncokkal a hajókhoz és az R3/R4 típusokhoz az igényes offshore munkákhoz.
A különbségek egyértelműbbé tétele érdekében gyakran készítek egy gyors összehasonlító táblázatot, mint az alábbi, belső megbeszélésekhez. Az értékek beszállítónként és szabványonként változnak, de a struktúra segít az asztal körül mindenki számára, hogy lássa, mit választ, és miért számít a minőség.
| Lánc fokozat | Tipikus átmérő tartomány | Tipikus alkalmazások | Mire vigyázok |
|---|---|---|---|
| 2. évfolyam / U2 | ~16 mm – 122 mm | Kereskedelmi hajók, parti hajók, általános célú horgonyzás | Kiegyensúlyozott erő és súly, jó fáradtságállóság, széles körben elfogadott az osztályban |
| 3. évfolyam / U3 | ~20 mm – 162 mm | Nagyobb hajók, zordabb környezet, amikor nagyobb próba- és törésterhelésre van szükség | Nagyobb szilárdság, de szigorú hegesztést és hőkezelést igényel a rideg viselkedés elkerülése érdekében |
| R3 / R3S / R4 | ~58 mm – 162 mm | Offshore kikötési vonalak, FPSO-k, platformok és kritikus mélyvízi rendszerek | Nagyon nagy terhelések; Ragaszkodok a teljes nyomon követhetőséghez, a részletes vizsgálati jelentésekhez és a jó hírű malmokhoz |
Ha tudja, hogy melyik tervezési és minőségű családdal dolgozik, sokkal könnyebbé válik a láncnak a hajójához, a kikötési elrendezéséhez és a működéséhez szükséges szabályozási kerethez való igazítása.
A „megfelelő” lánc kiválasztása soha nem csak a legnagyobb vagy a legerősebb opció kiválasztását jelenti a katalógusban. Általában három kérdéscsoporttal kezdem: hogyan néz ki az edény, milyen környezettel kell szembenéznie, és mit mondanak a szabályok.
A hajóadatokhoz a vízkiszorítást, a hosszt, a szélterületet és a hajó tényleges működését nézem. A gyakori kikötői bejárásokkal és viszonylag sekély horgonyzási mélységgel rendelkező part menti teherszállító hajóknak nincs szüksége ugyanolyan konfigurációra, mint egy mélytengeri part menti kisegítő hajónak, amely zord időben napokig a horgon ülhet. Ezek a különbségek a lánc átmérőjét és minőségét egyaránt befolyásolják.
A környezeti feltételek következnek. A hullámmagasság, az áramlat, a szélmintázatok, a tengerfenék típusa és a vízmélység mind megváltoztatják a lánc dinamikus terheléseit. A hosszú távcsővel ellátott puha sárban például a lánc a tengerfenéken fekszik, és a súrlódás elvégzi a munka nagy részét. A meredekebb, sziklásabb rögzítési pontokban a terhelési ciklusok durvábbak lehetnek, és a nagyobb szilárdságú, 3. fokozatú láncok vonzóvá válnak, mert nagyobb törési és törési terhelést kínálnak nagyjából ugyanolyan átmérő mellett, mint a 2. fokozatú láncszemek.
Végül alaposan megvizsgálom a vonatkozó szabályokat. A hajóosztályozó társaságok és a lobogó szerinti hatóságok minimális követelményeket határoznak meg a horgonylánc hosszára, átmérőjére és fokozatára vonatkozóan a hajó típusa és űrtartalma alapján. Itt hasznos, hogy a gyártók, mint plZhongnanmár tervezik és tesztelikStud Link horgonyláncokezekkel a szabványokkal szemben, így a katalógusok és rajzok egyértelműen megmutatják, hogy mely láncok melyik osztálymegjelölésnek felelnek meg.
Ezen alapvető szempontok mellett mindig figyelembe veszem a korrózióvédelmet és a felületkezelést. A tűzihorganyzás robusztus, hosszú távú korrózióállóságot biztosít, gyakran előnyben részesítve azoknál a láncoknál, amelyeknél gyakori a merülési és száradási ciklus, míg a fekete bitumenes bevonat költséghatékony választás lehet egyes tulajdonosok számára. A legjobb megoldás attól függ, hogy milyen gyakran fogják ellenőrizni a láncot, mennyire agresszív a helyi környezet, és hogy a súly vagy a költség korlátozza-e a projektet.
Távolról minden rögzítési rendszer hasonlónak tűnik: egy horgony, egy kötél és a hajó. A különbségek nyilvánvalóvá válnak, ha valami szokatlan történik. Tapasztalataim szerintStud Link horgonyláncokhárom nagyon praktikus előnye van a kötéllel vagy a tisztán csap nélküli láncrendszerekkel szemben számos valós forgatókönyvben.
Először is, a szélkakas és a vadmacska kiszámítható kezelése. Az egyes láncszemekben található csapok segítik a láncot, hogy megfelelően üljön a cigány zsebében, csökkentve a kihagyást és a hirtelen ütéseket. Ez simább műveleteket eredményez az elülső fedélzeten, kevésbé kopik a szélvédő, és kevesebb a lánc terhelés alatti ugrálása, amikor a hajó horgonyozva ásít.
Másodszor, a csapszeges láncok méterenként nagy súlyt kínálnak, ami segít létrehozni a klasszikus felsővezeték-formát, amely elnyeli a hullámokat és a széllökéseket. Még akkor is, ha a szél megélénkül, a lánc alsó részei a tengerfenéken maradhatnak, vízszintesen húzva a horgonyt, és csökkentve a húzódás esélyét. A drótkötelek vagy a szintetikus zsinórok kiválóak lehetnek a gondosan megtervezett kikötésekben, de természetesen nem hoznak létre ugyanazt a nehéz felsővezetéket további hardverek vagy süllyesztők nélkül.
Harmadszor, a csapláncok elnézőek a vegyes flottákban és a régebbi infrastruktúrában. Sok csatlakozót, horgonyzót és láncütközőt a csapszeg geometriájának figyelembevételével terveztek. Amikor vegyes létesítményekkel és korlátozott támogatással rendelkező régiókban működő tulajdonosokkal dolgozom, a stud link megoldások gyakran könnyebben integrálhatók, mint az alternatív rendszerek, amelyek egyedi dobot, speciális csatlakozókat vagy nagyon speciális kezelési eljárásokat igényelnek.
A szegecs nélküli láncoknak továbbra is megvan a helyük, különösen a súlyérzékeny offshore kikötési mintákban, ahol a rugalmasság fontosabb, mint a hagyományos széllovakkal való kompatibilitás. A lényeg nem az, hogy minden esetben egy kialakítás „jobb”, hanem az, hogy a csapláncok erősségeinek megértése megkönnyíti egy robusztus, alacsony drámai rögzítési rendszer tervezését.
Miután megismertem a műszaki követelményeket, a legfontosabb döntés a szállító. Egy jó hírű láncgyártó többet tesz, mint egyszerűen acélszemek hegesztését. Olyan módon kezelik az alapanyagokat, a hőkezelést, a tesztelést, a tanúsítást és a dokumentációt, amely önbizalmat ad a következő húsz évre.
Olyan társasággal, mint plZhongnan, kezdem az alapokkal: működési évek, gyártási kapacitás és fókusz. Több évtizedes tapasztalattal és több tízezer tonnában mérhető éves kapacitással a tengeri horgonyláncok és offshore kikötőláncok specialistájaként egyértelműen a horgonyláncokat tekintik alaptevékenységüknek, nem pedig mellékterméknek. Az ilyen szintű összpontosítás általában jobb folyamatirányítást és idővel stabilabb minőséget jelent.
Ezután megvizsgálom a tanúsítványokat és a szabványokat. Azt szeretném látni, hogy a gyár ISO és GB szabványok szerint dolgozik a horgonyláncokra vonatkozóan, és termékeit a flottámhoz tartozó fő osztályozó társaságok jóváhagyják. Emellett keresek teljes körű próbát és törési terhelést vizsgáló létesítményeket, valamint hegesztési eljárási képesítéseket és megbízható ellenőrzési jegyzőkönyveket. Ha egy szállító nem tud valós vizsgálati adatokat vagy nyomon követhető hőszámokat mutatni a láncaihoz, azt piros zászlóként kezelem.
Ezt követően értékelem a mérnöki támogatást és a testreszabási lehetőségeket. Egy jó gyártó segíthet beállítani a lánc hosszát lövésenként, csatlakoztatni olyan tartozékokat, mint a bilincsek és forgók, valamint a felületkezeléseket, hogy illeszkedjenek a projekthez. Azt is tanácsot adhatnak, hogy mikor van értelme a nagyobb szilárdsági fokozatnak, vagy mikor a konzervatívabb, 2. fokozatú lánc a jobb választás, figyelembe véve a hajó tényleges működését.
Végül a válaszkészségre és a kommunikációra figyelek. Amikor rajzokat vagy specifikációkat küldök, részletes visszajelzést várok, nem csak árat és szállítási dátumot. Az, ahogy a beszállító a megrendelés előtt megválaszolja a műszaki kérdéseket, gyakran azt tükrözi, hogyan támogatják Önt, ha évekkel később valami váratlan történik.
Még a legjobb lánccal is vissza lehet élni a korai nyugdíjba vonulásig. Amikor segítek az ügyfeleknek karbantartási tervek elkészítésében, néhány fegyelmezett szokásra összpontosítok, amelyek drámaian meghosszabbítják a lánc élettartamát és csökkentik a kellemetlen meglepetéseket a felmérések során.
Amikor ezek a szokások kiváló minőséggel párosulnakStud Link horgonyláncok, az eredmény egy nyugodtabb élet a személyzet számára, kevesebb fejfájás az osztályfelmérések során, és sokkal kiszámíthatóbb csereciklus, amely a sürgősségi javítások helyett beépíthető a hosszú távú költségvetésbe.
Pusztán beszerzési szempontból az olcsóbb láncok mindig vonzónak tűnnek. De amikor az ügyfelekkel egy egyszerű birtoklási költség modellt építek fel, gyorsan rájönnek, hogy általában miért a jó minőségű beszállítóktól származó láncok az okosabb pénzügyi választás.
Képzelj el két láncot. Az egyik az alacsonyabb költség, korlátozott tanúsítvánnyal és ismeretlen acélforrásokkal. A másik teljesen hitelesített egy olyan gyártótól, mintZhongnan, bizonyított hegesztési eljárásokkal, besorolási jóváhagyással és hasonló edényekben szerzett hosszú múlttal. Ha az első láncot több évvel korábban ki kell cserélni korrózió vagy fáradtság miatt, vagy ha az egyetlen alkalommal súlyos leállást vagy sérülést okoz, a látszólagos megtakarítások azonnal eltűnnek.
Ezt gyakran átszámítom egyértelmű számokra: a méterenkénti beszerzési költség osztva a várható hasznos élettartammal, plusz az ellenőrzések, a karbantartás és a lehetséges állásidő becsült költségei. Amikor a tulajdonosok azt látják, hogy egy kicsit drágább, hosszabb, kiszámíthatóbb élettartamú láncnak ténylegesen alacsonyabb az éves költsége, a frissítési döntés sokkal könnyebben megvédhető belsőleg.
A táblázaton túl ott van a hírnév és a nyugalom kérdése is. Azok az üzemeltetők, akik már beruháztak a modern hajótestekbe, elektronikákba és biztonsági berendezésekbe, nem akarják az egész rendszert egy megbízhatatlan horgonyzsinórral veszélyeztetni. Ebben az összefüggésben a prémium megadásaStud Link horgonyláncokúgy néz ki, mint a vállalat szélesebb körű biztonság és megbízhatóság iránti elkötelezettségének természetes kiterjesztése.
Q1. Mi a fő különbség a csapszeges és a csap nélküli horgonyláncok között?
A csapszeges láncon az egyes láncszemek közepén egy szilárd rúd található, ami segít a láncnak megőrizni alakját, csökkenti a meghajlást és javítja a csévélőn való átfutást, míg a csap nélküli láncoknak nincs belső rúd, így könnyebbek és rugalmasabbak, de általában kevésbé stabilak a hagyományos hajócsévékben, és kevésbé ellenállnak a nagy terhelés alatti deformációnak.
Q2. Milyen szabványoknak és tanúsítványoknak kell megfelelniük a minőségi csapszeges horgonyláncoknak?
A legtöbb kereskedelmi és offshore alkalmazásnál az ISO horgonylánc-szabványoknak való megfelelést és legalább egy nagyobb osztályozó társaság (például ABS, LR, DNV, BV vagy CCS) jóváhagyását keresem, amelyet a terhelési és szakítóterhelési tesztjelentések, valamint a láncon lévő egyértelmű jelölések támogatnak, amelyek az egyes hosszokat a tanúsítványaihoz és hőszámaihoz kapcsolják.
Q3. Általában meddig maradhatnak üzemben a csapszeges horgonyláncok?
A valós élettartam a hajó típusától, a környezettől, a karbantartástól és a lánc erős terhelésétől függ, de jó anyagokkal, megfelelő bevonattal és rendszeres ellenőrzéssel sok tulajdonos jóval több mint egy évtizedes használatra tervezi az elsődleges hajóláncokat, az egyes láncszemeket vagy szakaszokat az osztályfelügyelők igényei szerint megújítva.
Q4. Keverhetem egy rendszerben a különböző beszállítók láncait vagy tartozékait?
Műszakilag lehetséges, de csak akkor keverem össze az alkatrészeket, ha mindegyik megfelel az azonos szabványoknak és osztályengedélyeknek, és ha a szállító vagy egy hozzáértő mérnök megerősíti a láncszemek méreteinek, terhelésmentességének és csatlakozási geometriájának kompatibilitását, mert egy gyenge vagy nem illeszkedő alkatrész alááshatja a teljes láncvonal szilárdságát.
Q5. Honnan tudhatom, hogy mikor kell kicserélni a csapszeges horgonyláncot?
Az osztályfelmérés szabályain túl figyelem a megengedett határokon túli kopás vagy korrózió miatti átmérővesztést, látható repedéseket vagy súlyos lyukakat a hegesztési varratok és csapágyfelületek körül, a láncszemek megnyúlását, az NDT-vizsgálat ismételt meghibásodását és az extrém események utáni sérüléseket; Ha több ilyen jel megjelenik, a csere biztonságosabb és gazdaságosabb megoldás, mint az ismételt javítás.
Q6. Milyen információkat kell elkészítenem, mielőtt kapcsolatba lépnék a Zhongnannal vagy más szállítóval árajánlatért?
Általában összegyűjtöm a hajó típusát és űrtartalmát, a szükséges láncminőséget és átmérőt, ha az osztályszabályok már meghatározzák, az egyes sorok vagy lövések teljes hosszát és konfigurációját, az előnyben részesített bevonatokat, a várható működési környezetet, az érintett osztályozó társaságokat és a horgonylánc-tartozékokra vonatkozó speciális követelményeket, hogy a szállító pontos, műszakilag megalapozott ajánlattal válaszolhasson az általános árlista helyett.
Q7. A horganyzott csapszeges horgonyláncok mindig jobbak, mint a feketére festettek?
A tűzihorganyzás nagyon erős korrózióvédelmet nyújt, és ideális agresszív tengeri környezethez vagy hosszú szervizintervallumokhoz, de költséget és kis súlyt is növel, míg a fekete bitumenes bevonat elegendő lehet bizonyos működési profilokhoz, ahol gyakoriak az ellenőrzések, enyhébbek a körülmények vagy szűkös a költségvetés, ezért a hajó valós működési mintája és karbantartási stratégiája alapján választok minden projektre.
Q8. Használhatók a csapos horgonyláncok állandó kikötésekhez, valamint hajóhorgonyokhoz?
Igen, sok offshore projekt használ csapláncokat állandó vagy félig állandó kikötési vonalakban nagy szilárdságuk és kiszámítható viselkedésük miatt, de a tervezést gondosan kell megtervezni, hogy megfeleljen a zsinór feszültségének, a vízmélységnek, a környezeti erőknek és a csatlakozó hardverének, és mindig bevonom a lánc gyártóját és egy kikötési szakembert is, amikor a szabványos hajóhorgonyzási elrendezéseken túllépek.
Ha idáig olvasott, már tudja, hogy a horgonyláncok kiválasztása nem csupán katalógus gyakorlat. Ön egyensúlyban tartja a biztonságot, az előírásokat, a működési valóságot és a hosszú távú költségeket, valamint a saját minőségétStud Link horgonyláncokennek a döntésnek a középpontjában áll. Egy olyan koncentrált gyártóval, mint plZhongnan, amely ötvözi a hosszú tapasztalatot, a modern gyártást és a szigorú tesztelést, erős alapot ad, amelyre építeni lehet.
Akár új építést, akár régebbi hajó korszerűsítését, akár tengeri horgonyzóhelyek újratervezését tervezi, erősen ajánlom, hogy ezeket az információkat egy technikai csapattal folytatott konkrét beszélgetéssé alakítsa. Ossza meg hajóadatait, környezeti feltételeit és osztálykövetelményeit, és kérjen részletes ajánlatokat egyszerű méterenkénti árak helyett. Ha készen áll arra, hogy a bizonytalanságtól a világos, hosszú távú megoldás felé mozduljon el, ne habozzonlépjen kapcsolatba velünk, küldje el rajzait és kérjen személyre szabott árajánlatot vagy műszaki tanácsadást még ma. A megfelelő láncok nem csak a horgonyt tartják; hosszú éveken át támogatják az Ön teljes működésének biztonságát és megbízhatóságát.
